施工线路平行接近高压运行线路感应电影响及预防措施

ESM,eastman electric,伊士曼,北京,采用先进的电能治理技术，致力于为广大客户及合作伙伴提供完善的电能质量和无功补偿解决方案，以提高用电设备的工作效率，改善电网的质量，保护用户的用电安全。作为电能质量和无功补偿解决方案的专业公司，ESM公司是集研发、制造及销售为一体的电气企业。秉承“品质为先，客户至上”的理念，ESM公司为全球客户及合作伙伴提供安全可靠的产品、技术支持及售后服务。

1感应电概述

感应电指导电设备外部附带的电流，有研究指出，在高压电场下，人体对于静电感应电流有着十分灵敏的反应，即便感应电的电流强度仅为0.1~0.2mA，而且没有碰触到被感应物体，人体也会产生比较明显的刺痛感。感应电的本质是通过适当的方式和途径，对空间静电荷分布情况进行改变。例如，通过在电场中引入金属构件的方式，因为外电场的作用，原本以热运动为主的自由电子运动会出现明显的倾向性，达到一种全新的平衡状态，在这种情况下，金属中原本均匀分布的自由电子会变得混乱，从外面看来，就如同产生了电荷，不过因为正负电荷的一致性，感应电中的电荷守恒。

2施工线路平行接近高压运行线路感应电影响

2.1工程概况

某输变电工程全长25km，在施工过程中，有部分线路平行在运行的500kV高压线路，易引发感应电问题，必须做好其影响的分析和预防，以保证工程的施工效果。

2.2影响分析

2.2.1磁影响

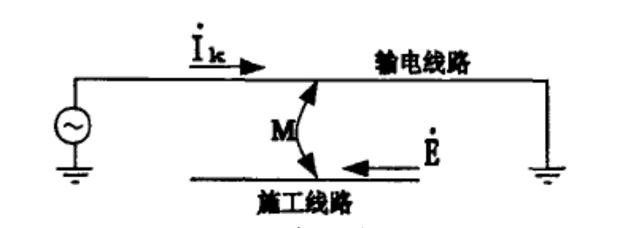

磁影响主要体现在施工线路与高压线路互感耦合带来的影响。对于输电线路而言，无论是正常的工作电流、不平衡电流还是出现故障时产生的短路电流，都可能在导线周围产生磁场，若施工线路位于该磁场范围内，则线路施工中存在的导线、地线等导电物体会与磁场感应，产生相应的磁感应电动势，如图1所示。

2.2.2电影响

（1）应该对原理进行明确。对于输电线路而言，在正常运行的情况下，带电体经过电容耦合，会在周边的导电体或者人体上感应产生电流及电压，也就是所谓的电影响。

（2）工频磁场与电场的分析。交流输电线路在正常运行的情况下，导体中存在的负荷电流会在线路周边一定的空间范围内引发工频磁场以及电场，在其影响下产生的电场场强和高场强范围与很多因素有关，如导线排列方式、对地高度、施工线路与带电线路的距离等，若导线对地高度一致，不同的导线排列方式影响显著，按照影响从大到小排列，分别是水平排列、正三角排列、倒三角排列。施工线路与高压线路的距离越近，场强的影响也就越大。

（3）电击的产生。在施工线路方向上，因为工频磁场的影响，会产生相应的纵电动势，而若施工线路一端接地，人体在接触线路另外一端，或者与接地端存在一定距离的导体时，感应电动势的存在会在人体与大地之间形成会回路，产生电击。对存在于工频电厂地电位的人员而言，在与对地绝缘导体接触时，同样可能产生电击，直接电流是衡量其大小的重要标准，一般情况下，成年男性可以感应到的最小电流是1mA，能够自行挣脱的**电流是9mA，成年女性则分别会降低到0.6mA和6mA。

2.3影响计算

该线路中与500kV高压线路接近的点有两个，距离分别是50m和48m，高压线路本身为水平排列，距离分别是12m和8m，将以上述数据作为参考进行感应电影响的计算。①电磁感应计算，在代入相关数据信息的情况下，得到的感应电动势为421V/km；②静电感应计算，在引入分段接地施工的情况下，静电感应的计算只需要关注感应电流，无论是交流带电线路还是直流带电线路，在面向施工线路时产生的静电感应电流均为92mA/km；③单相短路情况下的感应电危险计算，线路的感应电势计算结果为1200V/km。虽然在不断的发展过程中，各种先进技术和设备的应用使得电网运行的安全性得到了很大提升，不过即便如此，电力线路在运行的过程中，故障短路以及直流线路运行方式改变的情况依然有发生的可能性，需要得到施工单位的重视。结合计算出的单相接地故障感应电压，可以采取分段接地的方式，消除感应电产生的威胁。

3预防及应对措施

结合线路施工的实际情况，在考虑各方面影响因素的情况下，应该依照强感应电和高场强的情况，依照带电作业的方式进行处理。想要预防感应电的影响，消除感应电击事故，可以采用的方法有3种，分别是等电位作业法、间接作业法和中间电位作业法。这里对应用广泛的等电位作业法进行简单分析。等电位作业法是线路施工中预防和应对感应电影响的常用方法，主要是通过作业区域接地的方式，将区域内的电位归零，因此也被称为零电位作业法。在实际作业环节，可以将施工线路导电体分段接地，确保导电体的电位能够等于地电位，以此来弱化乃至消除感应电，使得感应电动势能够与大地形成回路，将导电体电容放电，避免出现电荷积累的情况，能够起到降低或者消除稳态及暂态电击的作用。在实际操作中，等电位作业法的实施可以采用3种不同的策略。

3.1分段接地

依照相应的静电感应电流以及电磁感应电动势，在对地线和导线进行放线作业的过程中，应该使用具有接地功能的放线滑车进行分段接地作业，结合该工程的实际情况，导线分段接地**区间距离设置为2km，地线则为3km，确保施工线路中存在的所有导体都可以经由铁塔实现可靠接地。

3.2临时接地

导地线展放过程中要做好临时接地措施，确保人员操作位置前端不出现高电位点。导线和地线放线完毕后，在紧线与附件环节，如果需要对线路进行接触，则必须做好工作接地，安装个人保安线。以耐张塔附件为例，需要先借助临时接地线，将耐张塔放线滑车内的导线接地，做好出线锚线，然后完成高空或者地面的压接挂线作业。考虑锚线钢绳的接地效果并不理想，在锚线后不能将临时接地线拆除，确保临时接地线能够保持到线路验收结束。

3.3防护措施

从保证安全的角度，在线路施工环节工作人员应该穿戴屏蔽服来对感应电进行防范，验收结束后，分段接地线的拆除同样必须穿着屏蔽服进行，以切实保障工作人员的人身安全。加强对挂拆接地线人员的培训，确保接地线操作顺序正确。

4结语

总而言之，当施工线路平行接近高压运行线路时，会产生感应电，其对于线路施工的影响不容忽视，需要施工单位充分重视起来，做好感应电影响的分析和计算，采取有效的措施和方法对感应电进行预防和应对，以切实保障施工安全，推动我国电力行业的稳定健康发展。
